ERRONKA: AUTOMATIZACIÓN PUERTA Y ALARMA CASERA

En este reto vamos a automatizar la apertura y cierre de la puerta al acceso de los cajeros del banco del edificio Haizegu, e instalaremos una alarma casera en una de las viviendas

1.6. ERRONKA ETXEBIZITZAKO PERTSIANEN AUTOMATIZAZIOA

Gu Euskaltelekos taldea gara eta erronka honetan, Haizegu etxebizitzaren pertsianen automatizazioa planteatu dugu.

LAN PROPOSAMENA:

Pertsianen igoera eta jeitsiera automatizatu nahi ditugu, energi-eraginkortasuna eta erosotasuna lortzeko asmoarekin. Faktore askok parte har dezateke prozesu honetan: Eguneko ordua (eguna/gaua), kanpoko argitasun maila aste denborizadoreak (funtzionamendu ezberdina lan egunetan eta aste bukaeran), kanpoko tenperatura…, eskuz mugitzeko aukera ere kontutan eduki behar da (sakagailu bitartez).

Hasteko, aukera asko pentsatu genituen, baina azkenean batzuk ezin izan genituen egin. (Egin ditugunak horiz daude)

• Egutegiarekin
• Argi sentsorea
• Tenperatura sentsorea
• Ordularia
• Pultsadorea
• Mandoa
• Topea(final de carrera)
• Foto zelula
• cierre de seguridad

 Ondoren,harianitzeko eskema prestatu genuen.

Ondoren LOGO-ren softwarearekin, programatu genuen, funtzionatu ahal izateko.

Bukatzeko, montatu genuen eskemak jarraituz eta bere funtzionamendua frogatu genuen.



1.5. ERRONKA ETXEBIZITZAKO KLIMATIZAZIOAREN INSTALAZIOA

Gu Euskaltelekos taldea gara, eta erronka honetan, Haizegu etxebizitzaren klimatizazioaren instalazioa egin dugu LOGO bidez.

LAN PROPOSAMENA:

Erronka honen helburua, energiaren kudeaketa hobetzeko aukerak aztertzea da. Etxebizitzako berogailu sistema ahalik eta eraginkorrena izatea nahi dugu. Egongelan termostato bat eta ura mozteko elektrobalbula bat jarriko ditugu. Egongelako leihoa irekitzen bada sistema desaktibatuko da.

Logeletarako ur pasoa geratzeko beste termostato bat eta beste elektrobalbula bat jarriko dira.

Hemen ere leihoren bat irekitzen bada bertako sistema desaktibatuko da.

Ordua eta eguna programatzeko asteko tenporizadore bat interesgarria izango litzateke, jaiegunak eta lan egunak ezberdinduz, eta eskuzko deskonexioa.

Lehenik eta behin, aukera desberdinak planteatu genituen, bat hautatu baino lehen.

Ondoren materialen zerrenda bat osatu genuen.

MATERIALA	UNITATEAK
Termostato	3
Elektrobalbula	9
Berogailua	9
Deribazio kutxa	2
LOGO mikrokontrolagailua	1

Gero, eskema elektrikoa prestatu genuen montatu ahal izateko.

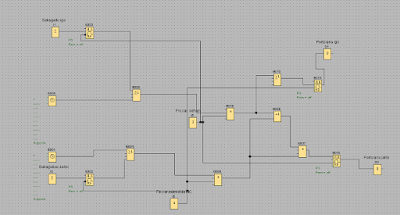

Ondoren, LOGO-ren softwarearekin, programatu genuen, funtzionatu ahal izateko.

Bukatzeko, eskema hauek jarraituta, montatu genuen eta bere funtzionamendu ona frogatu genuen.
